São válvulas que tem a função de comandar a partida, parada e a alteração do sentido de fluxo do fluído. São designadas através de número de vias de trabalho e número de posições (por exemplo 4/3 – 4 vias de trabalho e 3 posições). Com várias configurações já pré determinadas em catálogo.
Podem ter o principio construtivo:
De carretel deslizante - embolo deslizando no furo axial da carcaça, o que permite um pequeno vazamento em virtude da folga entre as partes
De assento - cone ou esfera que assenta numa sede, portanto totalmente estanque

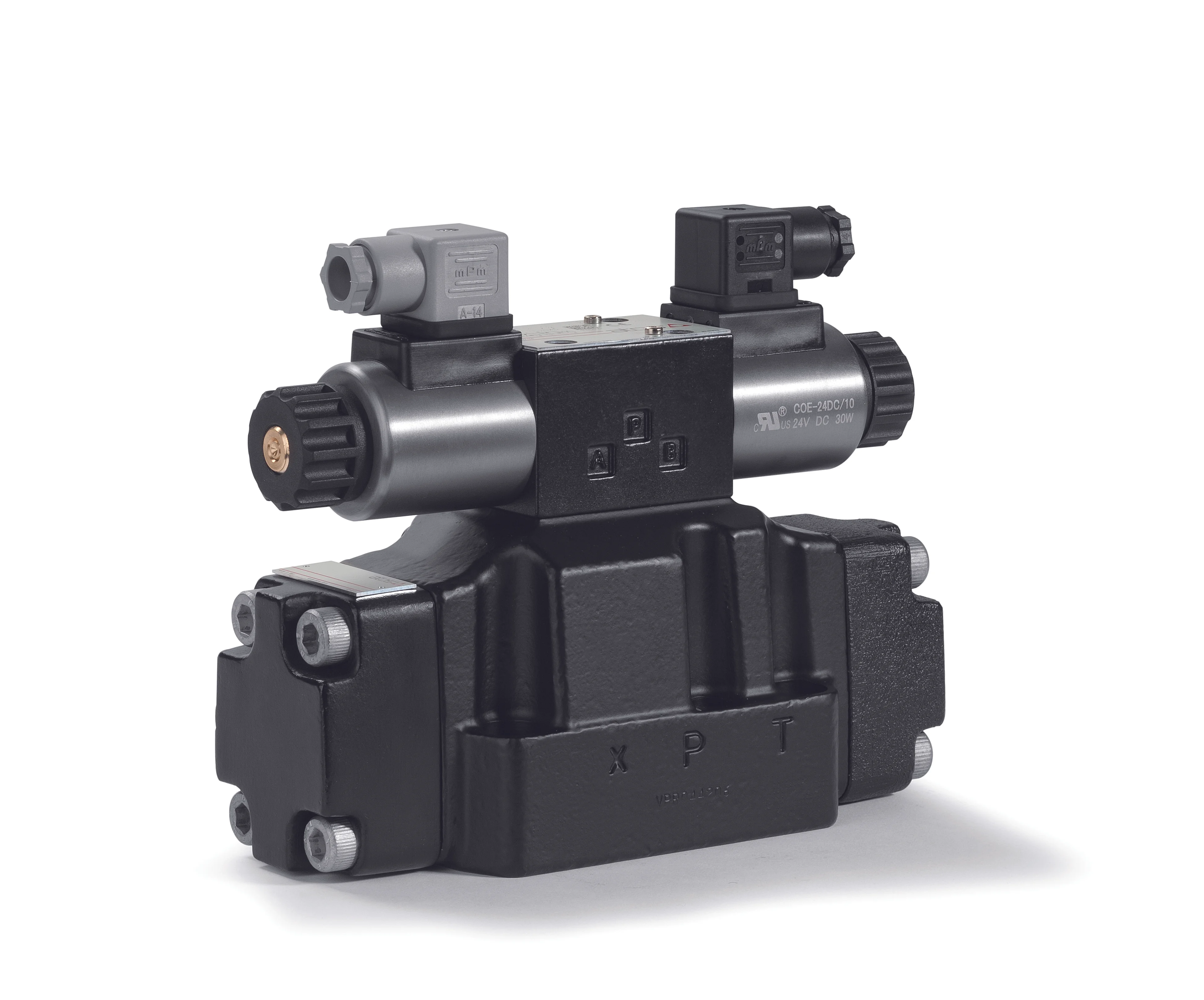

Para os dois casos as válvulas podem ser diretamente operada para pequenas vazões e pré-operadas para grandes vazões.
Podem ter acionamento elétrico, manual, mecânico ou pneumático.
Cada válvula tem sua aplicação em virtude da pressão, vazão e funcionamento.
| VÁLVULAS DIRECIONAIS | VAZÃO | PRESSÃO | MODELO | FABRICANTE | CATALOGO |
|---|---|---|---|---|---|
| TN6, TN10, TN16, TN20, TN25 | até 500 lpm | até 31 5 bar | SWH/SW | OILGEAR | Download |
| TN6, TN10, TN16, TN25, TN32 | até 1100 lpm | até 320 bar | 4WE/4WEH | HYDAC | Download |
| VÁLVULAS DE FLUXO | VAZÃO | PRESSÃO | MODELO | FABRICANTE | CATALOGO |
|---|---|---|---|---|---|
| Redutora de linha | até 180 lpm | até 350 bar | DV/DRV | HYDAC | Download |
| Controladora compensada | até 70 lpm | até 320 bar | VP-2SR | HYDAC | Download |
| Redutora modular TN6, TN10 | até 100 lpm | até 350 bar | ZW-SDR | HYDAC | Download |
| Redutora modular TN6, TN10, TN16 | até 200 lpm | até 210 bar | MT | OILGEAR | Download |
| VÁLVULAS DE PRESSÃO | VAZÃO | PRESSÃO | MODELO | FABRICANTE | CATALOGO |
|---|---|---|---|---|---|

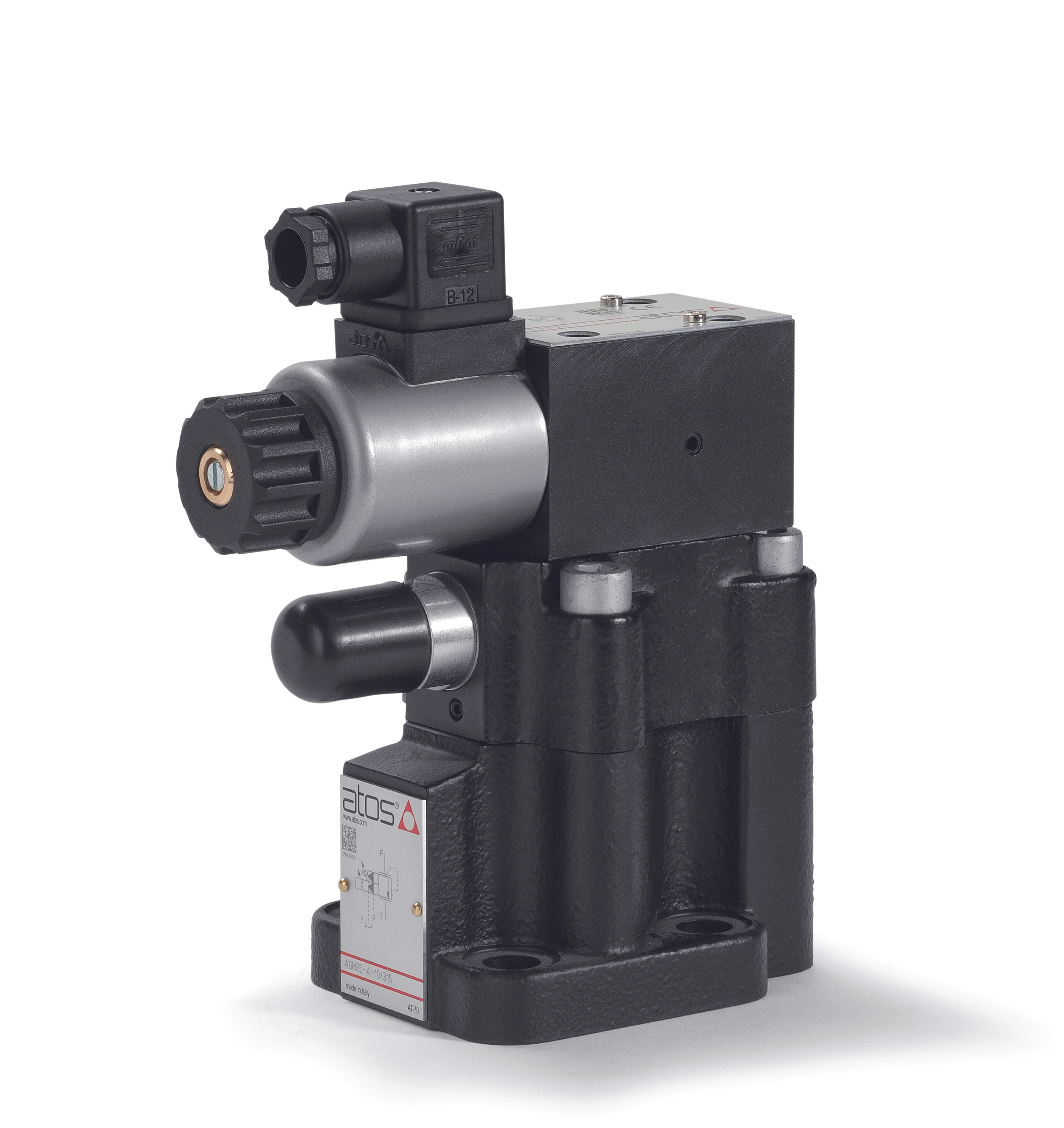

| Limitadora linha e placa | até 400 lpm | até 250 bar | RF | OILGEAR | Download |
| Limitadora de placa sem e com ventagem | até 400 lpm | até 250 bar | HRF/HSRF | OILGEAR | Download |
| Limitadora de placa | até 400 lpm | até 350 bar | VP-DBP10 | HYDAC | Download |
| Limitadora modular TN6 e TN10 | até 70 lpm | até 210 bar | MRF | OILGEAR | Download |
| Limitadora modular TN6 e TN10 | até 100 lpm | até 350 bar | ZW-DB | OILGEAR | Download |
| Redutora linha e placa | até 250 lpm | até 210 bar | PRV/PRCV | OILGEAR | Download |
| Redutora placa TN6 | até 60 lpm | até 350 bar | VP-DRP6 | HYDAC | Download |
| Redutora placa | até 110 lpm | até 250 bar | VP-DRP10 | HYDAC | Download |
| Redutora modular TN6, TN10, TN16 | até 190 lpm | até 210 bar | MPR | OILGEAR | Download |
| Redutora modular TN6, TN10 | até 100 lpm | até 320 bar | ZW-DM | HYDAC | Download |
| Sequência/Contrabalanço/Limitadora | até 250 lpm | até 210 bar | SV/SCV | OILGEAR | Download |
| Contrabalanço | até 38 lpm | até 350 bar | RS08-01 | HYDAC | Download |
| Segurança e descarga | até 30 lpm | até 350 bar | DLHSD/DLHSR | HYDAC | Download |
| VÁLVULAS DE RETENÇÃO | VAZÃO | PRESSÃO | MODELO | FABRICANTE | CATALOGO |
|---|---|---|---|---|---|
| Simples de Linha | até 210 lpm | até 210 bar | CI | OILGEAR | Download |
| Simples de Linha e Placa | até 600 lpm | até 350 bar | RV/RVP | HYDAC | Download |
| Simples Placa | até 250 lpm | até 245 bar | CV | OILGEAR | Download |
| Pilotada de placa | até 250 lpm | até 250 bar | PCDV | OILGEAR | Download |
| Pilotada de placa | até 60 lpm | até 350 bar | VP-RP | HYDAC | Download |
| Modular simples e pilotada TN6, TN10, TN16 | até 200 lpm | até 210 bar | MC/MPC | OILGEAR | Download |
| Modular simples e pilotada TN6, TN10 | até 100 lpm | até 350 bar | ZW-RV/ZW-RP | HYDAC | Download |
